常用钢筋锚固条文汇总

skyfy2

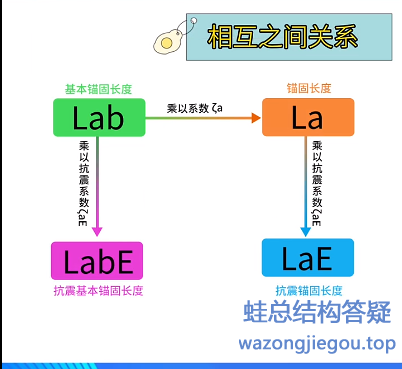

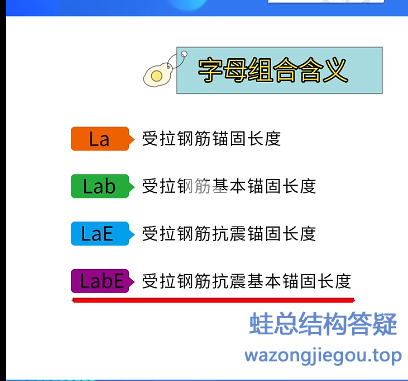

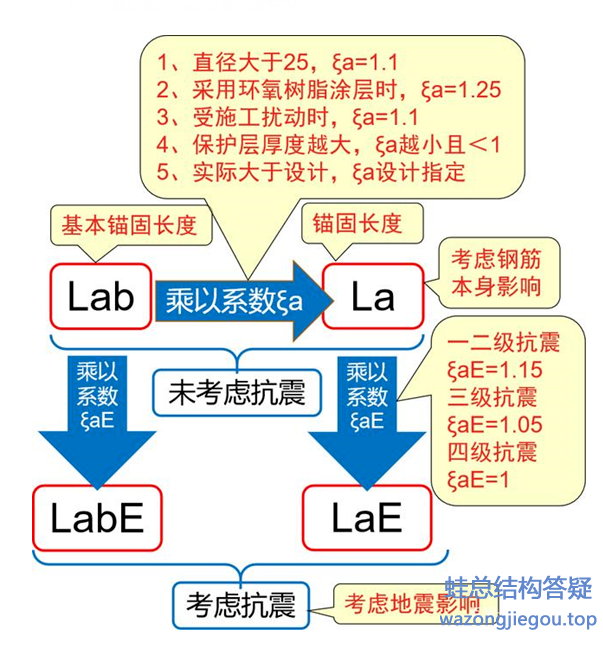

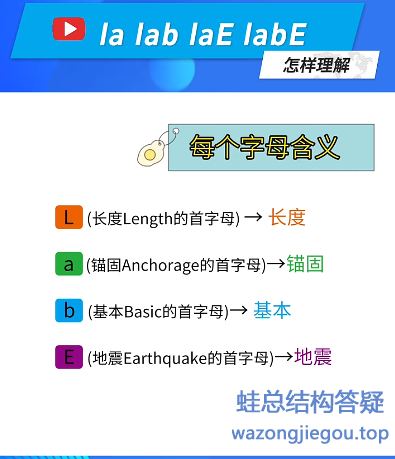

关于钢筋锚固关系图一
8 y. F5 j9 [. d1 j  H
1 Y" j4 J1 S- E, ]6 l2 D

钢筋锚固规范的具体条文

( Z) L( i$ Y  i! \/ f

非抗震时：

1）基本锚固长度Lab：

            受拉钢筋基本锚固长度lab：$lab=\alpha \frac{fy}{ft} d$（混规8.3.1-1）

            受拉钢筋锚固长度la：（混规8.3.1-2）

            受压钢筋锚固长度la：0.7的受拉锚固长度（混规8.3.4）



2）连接长度（LL）：

         受拉钢筋绑扎搭接接头长度LL：$l{\tiny l} =\zeta  {\tiny l} l{\tiny a} $（混规8.4.4）

          受压钢筋绑扎搭接接头长度：（混规8.4.5）

         机械连接接头长度：（混规8.4.7）

          焊接接头连接区段长度：（混规8.4.8）

          需进行疲劳验算的焊接接头长度：（混规8.4.9）

3）节点及其他

梁

中间层端节点（梁上筋）

    梁上部纵向钢筋在框架的锚固长度：

                  柱截面尺寸不足时：a）机械锚头锚固，水平段0.4Lab，且伸入支座中线大于5d（混规9.3.4.1-2）

                              b）90度弯折锚固，水平段0.4Lab，竖向弯折15d：（混规9.3.4.1-2）

                  柱截面尺寸不足时：c）水平段La，且伸入支座中线大于5d，（d均为梁纵筋直径）（混规9.3.4.1-1）

中间层端节点（梁下筋）

   梁下部纵向钢筋在框架中间层端节点的锚固长度：（充分利用抗拉强度时）同上部纵筋：（混规9.3.4.2-1）

   梁下部纵向钢筋在框架中间层端节点的锚固长度：（不充分利用抗拉强度时）同中间层中间节点的要求12d，15d（d为钢筋的最大直径）：（混规9.3.4.2-1）
4 D* W2 Y3 e% w2 A' g3 K1 d" C

# \& c/ r" t1 y/ k( G

中间层中间节点或连续梁中间支座处

   梁上部纵向钢筋应贯穿支座或节点：（混规9.3.5）

   梁下部纵向钢筋：（不充分利用抗压强度时）同中间层中间节点的要求12d，15d（混规9.3.5-1）
* q* q3 C$ ]0 B# B. Q# J" f7 X

   梁下部纵向钢筋：（充分利用抗压强度时）直线锚固长度0.7la（混规9.3.5-2）

   梁下部纵向钢筋：（充分利用抗拉强度时）直线锚固长度la，（混规9.3.5-3）

   梁下部纵向钢筋：柱或节点尺寸不足时，可采用中间层端节点梁上部筋的 加锚头和弯锚。（混规9.3.5-4）

   梁下部纵向钢筋：不在支座锚固的要求，搭接长度至柱边1.5h0（混规9.3.5-5）

柱

梁柱节点处，中间层，中间节点及端节点

   梁柱节点处，柱纵向钢筋在顶层中节点的锚固（截面尺寸满足）：la（混规9.3.6-1）

                             （截面尺寸不满足）：机械锚头0.5lab；弯锚90度，0.5lab，弯折12d（混规9.3.6-2,3）

梁柱节点处，顶层端端节点

   梁柱节点处，柱外侧纵向钢筋顶层端节点的锚固：（混规9.3.7）

* U; m1 `/ K+ ^* C5 K' H$ G/ `- z简支梁梁端
$ v! P7 x& ~* @5 s3 g  下部纵向受力钢筋锚入支座长度：5d力较小时，12d带肋，15d不带肋（混规9.2.2）
. I% j  }! g4 v# C6 f8 n
. J' }& `: J% N

抗震时：

纵向受拉钢筋抗震锚固长度LaE: （混规11.1.7-1）

纵向受拉钢筋抗震搭接长度LLE: （混规11.1.7-2）

梁柱节点处，梁纵向钢筋在框架中间层端节点的抗震锚固0.4LabE/15d：（混规9.3.4）
